产品介绍 |
|
NHR-5100系列单回路数字显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理,构成数字采集系统及控制系统,广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
|
详细资料 |
NHR-5100系列单回路数字显示控制仪
|
NHR-5100系列单回路数字显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
单路输入，双屏LED数码显示，且带有光柱模拟指示功能(0～*)。
具备36种信号输入功能，可任意选择输入信号类型，0.2%级测量精度。
热电阻热电偶信号分辨率可切换:1℃或0.1℃。
具备“上下限报警”、“延迟报警”、“断线报警”、“闪烁报警”等报警功能,带LED报警灯指示。
具有电压、电流变送输出信号可选。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
参数设定密码锁定、参数设置断电*保存，具备参数恢复出厂设定功能。
|
|

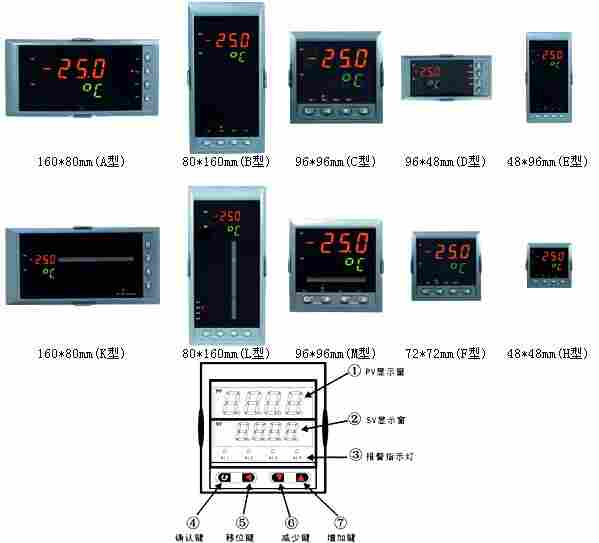

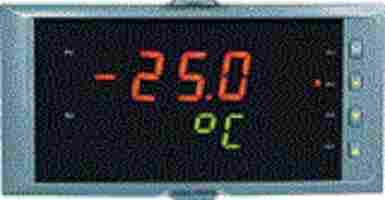

■仪表面板
|
|
|
|
|
|
■仪表接线图
|
|

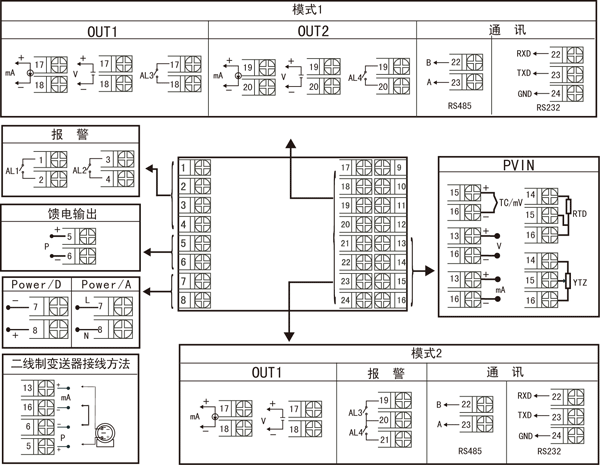

规格尺寸为A、B、C、D、E、K、L、M型接线图
|
|
注：横竖式仪表后盖接线端子方向不一样，见示意图1。
|
|
|
|

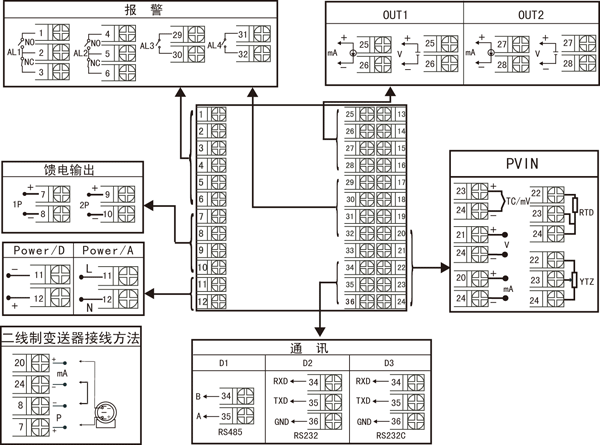

规格尺寸为F型接线图
|
|

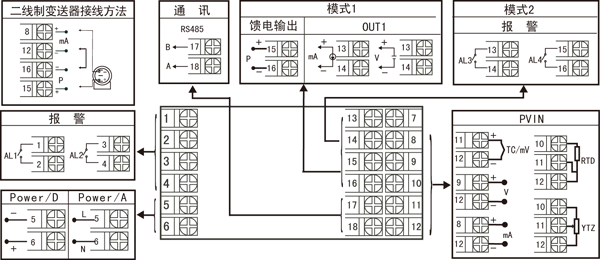

规格尺寸为H型接线图
|
|
注：上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。
|
|
■仪表选型
|
|
NHR-5100□-□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨
|
|
①规格尺寸
|
②输入分度号
|
|
代码
|
宽*高*深
|
代码
|
分度号(测量范围)
|
|
A
B
C
D
E
F
H
K
L
M
|
160*80*110mm(横式)
80*160*110mm(竖式)
96*96*110mm(方式)
96*48*110mm(横式)
48*96*110mm(竖式)
72*72*110mm(方式)
48*48*110mm(方式)
160*80*110mm(横式/光柱)
80*160*110mm(竖式/光柱)
96*96*110mm(方式/光柱)
|
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
38
55
56
|
热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻Cu50(-50.0～150.0℃)
热电阻Cu53(-50.0～150.0℃)
热电阻Cu100(-50.0～150.0℃)
热电阻Pt100(-200.0～650.0℃)
热电阻BA1(-200.0～600.0℃)
热电阻BA2(-200.0～600.0℃)
线性电阻0～400Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切换)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
0～600V(-1999～9999)(不可切换)
全切换
特殊规格
|
|
③变送输出1(OUT1)
|
|
代码
|
输出类型(负载电阻RL)
|
|
X
0
1
2
3
4
5
8
|
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊规格
|
|
④变送输出2(OUT2)
|
|
代码
|
输出类型(负载电阻RL)
|
|
X
0
1
2
3
4
5
8
|
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊规格
|
|
⑤报警(继电器接点输出)
|
|
代码
|
报警限数
|
|
X
1
2
3
4
|
无输出
1限报警
2限报警
3限报警
4限报警
|
|
⑥通讯输出
|
|
代码
|
通讯接口(通讯协议)
|
|
X
D1
D2
D3
|
无通讯输出
RS-485通迅接口(Modbus)
RS232通迅接口(Modbus)
RS232C打印接口
|
|
⑦馈电输出
|
|
代码
|
馈电输出(输出电压)
|
|
X
1P
2P
|
无输出
1路馈电输出
2路馈电输出
如“2P(12/24)”表示*路12V，
第二路24V馈电输出。
|
|
⑧供电电源
|
|
代码
|
电压范围
|
|
A
D
|
AC/DC 100-240V (50/60Hz)
DC 20-29V
|
|
⑨备注
|
|
无备注可省略
|
|
|
备注：
|
|
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能；
2、规格尺寸为F型的仪表不带RS232C打印接口；
规格尺寸为H型的仪表不带RS232通讯接口和RS232C打印接口，输入分度号不可选择38:0～600V；
3、规格尺寸为H型以及接线端子25-36间带报警功能的D、E型仪表，继电器触点容量为AC125V/0.5A、DC24V/0.5A，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
4、选型时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：NHR-5100A-55-0/X/2/D1/1P(24)-A
|
|
