产品介绍

NHR-5600系列流量积算控制仪针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于液体、一般气体、过热蒸汽、饱和蒸汽等的流量积算测量控制。

详细资料

NHR-5600系列流量积算控制仪

■概述

NHR-5600系列流量积算控制仪针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于液体、一般气体、过热蒸汽、饱和蒸汽等的流量积算测量控制。

双屏LED数码显示，具有极宽的显示测量范围，可显示整五位的瞬时流量测量值、温度/压力补偿测量值、流量（差压、频率）测量值等，及整十一位的流量累积测量值，0.2％级测量精度。

具备37种信号输入功能，可配接各种差压信号（孔板装置）、线性信号（电磁流量计）及脉冲信号（涡街流量计），可自由选择多种补偿方式（温度补偿、压力补偿、温压补偿等）

采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制，内置多种流量积算公式，适应各测量场合，带流量系数K自动演算功能

简单的容错功能：温度、压力补偿测量信号异常时，用对应的手动设定值进行补偿运算

特殊设计的WDT电路、上电复位电路和断电数据保护电路确保仪表通电运行正常；内置33V干电池，断电数据不丢失，断电数据保护不用后备电源，保护时间不低于3年

可对测量介质进行定量/批量控制(带启动、停止、清零功能)

可带两路模拟量变送输出。

支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。

仪表可带RS232C打印功能，具有手动、定时、报警打印功能。

带DC24V馈电输出，为现场变送器配电。

输入、输出、电源、通讯相互之间采用光电隔离技术。

参数设定密码锁定，参数设置断电*保存，具备参数恢复出厂设定功能。

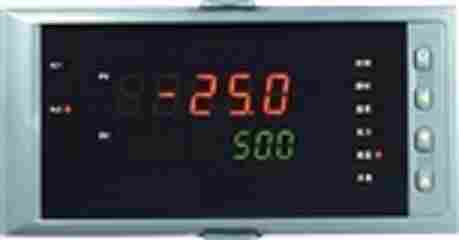

■仪表面板

流量积算仪/流量显示仪/流量积算显示仪

■仪表接线图

流量积算仪/流量显示仪/流量积算显示仪

■仪表选型

NHR-5600□-□/□/□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾

①规格尺寸

②*路流量信号输入分度号
③第二路压力补偿输入分度号
④第三路温度补偿输入分度号

代码

宽*高*深

代码

分度号（测量范围）

A
B
C
D

160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）
96*48*110mm（横式）

X
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
55
56

无输入信号
热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2（-200.0～600.0℃）
线性电阻0～400Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切换)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
脉冲输入(0～10KHz)
全切换
特殊规格

⑤变送输出1（OUT1）

代码

输出类型（负载电阻RL）

X
0
1
2
3
4
5
8

无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊规格

⑥变送输出2（OUT2）

代码

输出类型（负载电阻RL）

X
0
1
2
3
4
5
8

无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊规格

⑦报警输出（继电器接点输出）

代码

报警限数

X
1
2

无输出
1限报警
2限报警

⑧通讯输出/外部事件输入

代码

通讯接口/数字量输入接口

X
D1
D2
D3
Y

无输出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口
启动、停止、清零

⑨馈电输出

⑩供电电源

代码

馈电输出（输出电压）

代码

电压范围

X
1P
2P

无输出
1路馈电输出
2路馈电输出
如“2P（12/24）”
表示*路12V，第二路24V馈电输出。

A
D

AC/DC 100-240V(50/60Hz)
DC 20-29V

⑾备注

 

■备注：

1、选型中③、④项输入分度号选择“X”无输入分度号时，表示无补偿流量积算控制仪。
2、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
3、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
4、压力补偿通道输入类型只选择电压或者电流信号；流量通道输入类型只选择电压、电流或者脉冲输入，其中脉冲输入只针对流量通道选择。
5、如涡街流量计需使用配电功能，可将第二路变送输出作为配电功能，此时第二路变送输出无效。
6、脉冲信号输入时,仪表不能选择第二路变送输出。

例1：NHR-5600A-27/X/X-0/X/2/X/X-A(无补偿)

型号描述:外形尺寸:160*80mm（宽*高），流量信号：4-20mA，变送输出：4-20mA，报警方式：2限报警，供电电源：AC100-240V。
例2：NHR-5600A-27/27/14-0/X/2/X/X-A(温压补偿)

型号描述:外形尺寸:160*80mm（宽*高），流量信号：4-20mA，压力补偿：4-20mA，温度补偿：Pt100，变送输出：4-20mA，报警方式：2限报警，供电电源：AC100-240V。
