输入

输入信号

4-20mA、0-20mA、0-5V、1-5V、0-10V

输入阻抗

电流阻抗≤50Ω，电压阻抗≥250KΩ

*输入电流

≤30mA/≤10.5V

电流隔离器输出

输出信号

4-20mA，0-20mA，0-5V，1-5V，0-10V

输出负载

4-20mA，0-20mA负载电阻RL≤400Ω

0-5V、1-5V 负载电阻RL≥250KΩ，0-10V 负载电阻RL≥500KΩ

电压隔离器输出

输出信号

4-20mA、0-20mA、0-5V、1-5V、0-10V

输出负载

4-20mA、0-20mA 负载电阻RL≤400Ω；

0-5V、1-5V 、0-10V 负载电阻RL≥20KΩ

电源

电源

DC20-32V

功耗

单路输出功耗：≤0.8W；双路输出功耗：≤1.0W

其它参数

绝缘电阻
(输入/输出/电源之间)

≥100MΩ（500VDC时）

绝缘强度
(输入/输出/电源之间)

2000Vrms (1 min，无火花)

工作温度

-10～50℃(无凝露、无结冰)

相对湿度

25%～85%RH

保存温度

-10～60℃(无凝露、无结冰)

温度漂移

0.0075%FS/℃

安装方式

35mmDIN导轨安装

安装尺寸

13*108*121.2mm(宽*高*深)

传输精度（20℃）

0.15%FS

响应时间

≤2ms

重量

约130克

电磁兼容性

符合GB/T18268工业设备应用要求（IEC 61326-1）

适用现场设备

直流电压/电流源

7

8

9

10

11

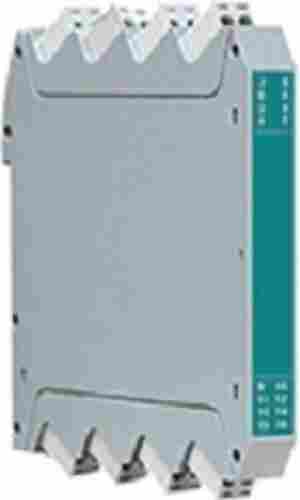

M2系列电压/电流隔器 NHR-M21

-

□

/

□

-

□

/

□

-

□

位

规格

注释

|
|

|
|

|
|

↓
□

/

|
|

|
|

|
|

↓
□

|
|
|
|
|
|

|

|

|

|

|
|
↓
□

/

|
|
|
|
|
|

|

|

|

|

|
|

↓
□

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

|

|

|

↓
D

7/8

<输入>

通道I/通道II(从列表中选择代码)

代码

类型

25

0-20mA

27

4-20mA

28

0-5V

29

1-5V

31

0-10V

X

通道II无输入时选择

9/10

<输出>

通道I/通道II(从列表中选择代码)

代码

类型

X

无输出

0

4-20mA

1

1-5V

3

0-5V

4

0-20mA

5

0-10V

12

<电源>

DC20-32V
