单通道、双通道。
二三线制热电阻、热电偶输入。
模拟量输出。输入/输出/电源磁隔离。
传输精度(20℃)：0.2%FS±1字。
信号类型和测试范围可通过配套的上位机软件进行编程。
响应时间短，厚度薄，功耗低。
插拔式端子，便于安装、维护。
标准的35mmDIN导轨卡式安装。
|
|
|
|
■ 概述
|
|
|
将现场的热电阻或热电偶信号经过隔离放大处理，转换为与温度成线性的直流信号输出至控制系统，用作热电偶温度变送时，具有冷端温度自动补偿功能。可用配套的上位机软件进行参数修改，可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。
|
|
|
■ 接线图
|
|
|
|
|
|
■结构外型图
|
|
|
|
|
|
■技术参数
|
|
|
|
输入
|
|
输入信号
|
二三线制热电阻、热电偶(信号类型和测量范围可通过配套的上位机软件进行编程)
|
|
输出
|
|
输出信号
|
4-20mA、0-10mA、0-20mA、1-5V、0-5V
|
|
输出负载
|
4-20mA、0-10mA、0-20mA负载电阻RL≤400Ω；1-5V、0-5V负载电阻RL≥250KΩ
|
|
电源
|
|
电源
|
DC20-32V
|
|
功耗
|
一进一出功耗：≤1W；进二出、二进二出功耗：≤1.4W
|
|
其它参数
|
|
绝缘电阻
(输入/输出/电源之间)
|
≥100MΩ（500VDC时）
|
|
绝缘强度
(输入/输出/电源之间)
|
1500Vrms (1 min，无火花)
|
|
工作温度
|
-10～50℃(无凝露、无结冰)
|
|
相对湿度
|
25%～85%RH
|
|
保存温度
|
-10～60℃(无凝露、无结冰)
|
|
温度漂移
|
0.0075%FS/℃
|
|
安装方式
|
35mmDIN导轨安装
|
|
安装尺寸
|
13*108*121.2mm(宽*高*深)
|
|
传输精度
|
0.2%FS±1字
|
|
*小分辨率
|
0.1℃
|
|
内部冷端补偿温度范围
|
-10～50℃
|
|
冷端补偿精度
|
±1℃
|
|
响应时间
|
50ms达到*终值的90%
|
|
重量
|
约130克
|
|
电磁兼容性
|
符合GB/T18268工业设备应用要求（IEC 61326-1）
|
|
适用现场设备
|
二三线制热电阻、热电偶传感器
|
|
|
|
■仪表选型
|
|
|
|
7
|
|
8
|
|
9
|
|
10
|
|
11
|
|
|

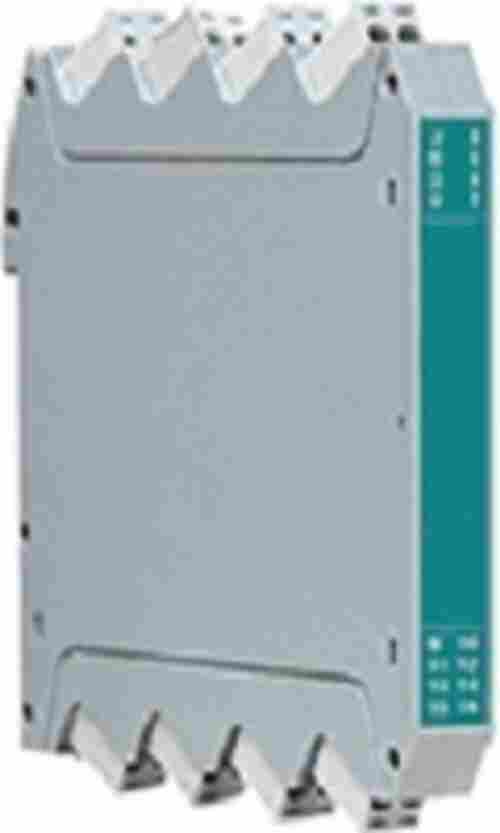

M2系列温度变送器 NHR-M22
|
-
|
□
|
/
|
□
|
-
|
□
|
/
|
□
|
-
|
□
|
|
|
位
|
规格
|
注释
|
|
|
|
|
|
|
|
|
|↓
□
|
/
|
|
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
□
|
/
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|↓
□
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
D
|
|
|
7/8
|
<输入类型>
|
|
|
|
输入I/输入II（从列表中选择代码）
|
|
|
代码
|
类型
|
|
|
X
|
无输入
|
|
|
00
|
热电偶B(400～1800℃)
|
|
|
01
|
热电偶S(0～1600℃)
|
|
|
02
|
热电偶K(0～1300℃)
|
|
|
03
|
热电偶E(0～1000℃)
|
|
|
04
|
热电偶T(-200.0～400.0℃)
|
|
|
05
|
热电偶J(0～1200℃)
|
|
|
06
|
热电偶R(0～1600℃)
|
|
|
07
|
热电偶N(0～1300℃)
|
|
|
08
|
F2(700～2000℃)
|
|
|
09
|
热电偶Wre3-25(0～2300℃)
|
|
|
10
|
热电偶Wre5-26(0～2300℃)
|
|
|
11
|
热电阻Cu50(-50.0～150.0℃)
|
|
|
12
|
热电阻Cu53(-50.0～150.0℃)
|
|
|
13
|
热电阻Cu100(-50.0～150.0℃)
|
|
|
14
|
热电阻Pt100(-200.0～650.0℃)
|
|
|
15
|
热电阻BA1(-200.0～600.0℃)
|
|
|
16
|
热电阻BA2(-200.0～600.0℃)
|
|
|
9/10
|
<输出类型>
|
|
|
|
输出I/输出II（从列表中选择代码）
|
|
|
代码
|
类型
|
|
|
X
|
无输出
|
|
|
0
|
4-20mA
|
|
|
1
|
1-5V
|
|
|
2
|
0-10mA
|
|
|
3
|
0-5V
|
|
|
4
|
0-20mA
|
|
|
11
|
<电源>
|
|
|
|
|
DC20-32V
|
|
|
|
|
|
|
备注：电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。
型号举例：NHR-M22-14/14-0/0-D
温度变送器二进二出，输入信号为：Pt100，输出信号为：4-20mA，供电电源为DC20-32V。
（注：订货时请在选型后标注输入量程范围。）
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
